Гребенка BEFAST для скоростной укладки плитки Конструктор опалубки "BEFAST" (Универсальная стяжка) Анкер-шуруп "BEFAST" для газобетона/XPS/ЭППС

Цена снижена!



Анкерный болт с гайкой двухраспорный

Наименование Артикул Упаковка ? Стоимость ?

Анкерный болт с гайкой двухраспорный

Анкерный болт с гайкой двухраспорный
12*200
LT12200 605.82 руб.
60.58 руб./шт.
1 514.56 руб.
60.58 руб./шт.
Анкерный болт с гайкой двухраспорный
12*330
LT12330 3 300.71 руб.
110.02 руб./шт.
Анкерный болт с гайкой двухраспорный
12*350
LT12350 2 369.78 руб.
118.49 руб./шт.
Анкерный болт с гайкой двухраспорный
14*200
LT14200 1 537.80 руб.
76.89 руб./шт.
Анкерный болт с гайкой двухраспорный
14*250
LT14250 219.93 руб.
109.97 руб./шт.
Анкерный болт с гайкой двухраспорный
14*330
LT14330 3 206.52 руб.
128.26 руб./шт.
Анкерный болт с гайкой двухраспорный
16*200
LT16200 1 424.52 руб.
94.97 руб./шт.
1 899.36 руб.
94.97 руб./шт.
Анкерный болт с гайкой двухраспорный
16*250
LT16250 1 593.90 руб.
106.26 руб./шт.
2 125.20 руб.
106.26 руб./шт.
Анкерный болт с гайкой двухраспорный
16*300
LT16300 1 525.85 руб.
152.59 руб./шт.
Анкерный болт с гайкой двухраспорный
16*330
LT16330 1 868.25 руб.
186.83 руб./шт.
Анкерный болт с гайкой двухраспорный
16*350
LT16350 609.73 руб.
203.24 руб./шт.

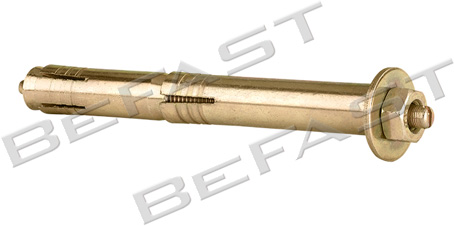

Анкерный болт с гайкой двухраспорный

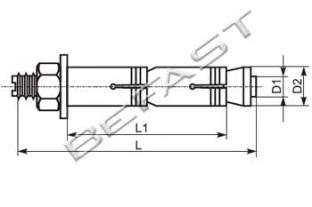

Чертеж Анкерный болт с гайкой двухраспорный

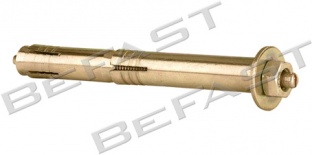

Анкерный болт с гайкой двухраспорный

Технические характеристики

ОБОЗНАЧЕНИ D2 ВНЕШНИЙ D1 ДИАМЕТР L ДЛИНА М L1 ДЛИНА ГЛУБИНА АН MAX ТОЛЩИН MIN ВЫРЫВА ВЕС 1000ШТ
10*100 10 М6 100 79 60 19 1.2 32
10*120 10 М6 120 99 60 39 1.2 53.5
10*150 10 М6 150 129 60 69 1.2 57
10*180 10 М6 180 159 60 99 1.2 68
10*200 10 М6 200 179 60 119 1.2 77.5
12*100 12 М8 100 74 65 9 1.7 63.3
12*120 12 М8 120 94 65 29 1.7 76
12*150 12 М8 150 124 65 59 1.7 95
12*180 12 М8 180 154 65 89 1.7 115
12*200 12 М8 200 174 65 109 1.7 120
12*210 12 М8 210 184 65 119 1.7 130
12*250 12 М8 250 224 65 159 1.7 160
12*280 12 М8 280 254 65 189 1.7 179.2
12*300 12 М8 300 274 65 209 1.7 192
12*330 12 М8 330 304 65 239 1.7 205
12*350 12 М8 350 324 65 259 1.7 215
12*400 12 М8 400 374 65 309 1.7 256
12*500 12 М8 500 474 65 409 1.7 320
14*100 14 М10 100 70 65 5 2.5 85
14*120 14 М10 120 90 70 20 2.5 102
14*140 14 М10 140 110 70 40 2.5 120
14*150 14 М10 150 120 70 50 2.5 119.5
14*180 14 М10 180 150 70 80 2.5 153
14*200 14 М10 200 170 70 100 2.5 170
14*250 14 М10 250 220 70 150 2.5 220
14*300 14 М10 300 270 70 200 2.5 245
14*330 14 М10 330 300 70 230 2.5 297
14*350 14 М10 350 320 70 250 2.5 312
14*400 14 М10 400 370 70 300 2.5 335
14*500 14 М10 500 470 70 400 2.5 415
16*120 16 М12 120 90 85 5 3.7 160
16*140 16 М12 140 110 85 25 3.7 182
16*160 16 М12 160 130 85 45 3.7 230
16*180 16 М12 180 150 85 65 3.7 238
16*200 16 М12 200 170 85 85 3.7 250
16*250 16 М12 250 220 85 135 3.7 295
16*300 16 М12 300 270 85 185 3.7 340
16*330 16 М12 330 300 85 215 3.7 380
16*350 16 М12 350 320 85 235 3.7 395
16*400 16 М12 400 370 85 285 3.7 512
16*500 16 М12 500 470 85 385 3.7 560
20*160 20 М16 160 135 100 35 5.1 320
20*180 20 М16 180 155 100 55 5.1 382
20*200 20 М16 200 175 100 75 5.1 415
20*250 20 М16 250 225 100 125 5.1 530
20*300 20 М16 300 275 100 175 5.1 615
20*330 20 М16 330 305 100 205 5.1 670
20*350 20 М16 350 325 100 225 5.1 720
20*400 20 М16 400 375 100 275 5.1 850
20*500 20 М16 500 475 100 375 5.1 970
20*600 20 М16 600 575 100 475 5.1 1160
25*160 25 М20 160 130 110 20 5.4 639
25*180 25 М20 180 150 110 40 5.4 700
25*210 25 М20 210 180 110 70 5.4 750
25*220 25 М20 220 190 110 80 5.4 755
25*250 25 М20 250 220 110 110 5.4 760
25*300 25 М20 300 270 110 160 5.4 1000
25*330 25 М20 330 300 110 190 5.4 1100
25*350 25 М20 350 320 110 210 5.4 1180
25*400 25 М20 400 370 110 260 5.4 1350
25*500 25 М20 500 470 110 360 5.4 1700
30*200 30 М24 200 170 120 50 6.2 1034
30*250 30 М24 250 220 120 100 6.2 1251
30*300 30 М24 300 270 120 150 6.2 1350
30*330 30 М24 330 300 120 180 6.2 1487
30*350 30 М24 350 320 120 200 6.2 1571.5

Применение:

Используется для крепления тяжеловесных конструкций методом сквозного монтажа к бетону, камню, кирпичу. Анкер состоит из шпильки имеющей метрическую резьбу с одной стороны и конусообразный элемент с другой, двух цилиндрических распорных втулок, шестигранной гайки с напрессованной шайбой (возможно применение гайки в комплекте с шайбой). При закручивании гайки происходит смещение шпильки с конусообразным элементом относительно втулок, вызывая их распор, приводящий к анкеровке в материале основания. Благодаря двум втулкам происходит распор в двух точках по длине анкера, обеспечивая более прочное соединение по сравнению с обычным анкером. Прочность анкерного соединения прямо пропорциональна прочности материала основания.

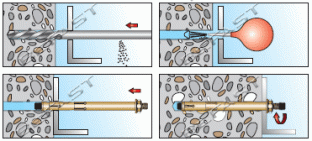

Способ применения Анкерный болт с гайкой двухраспорный

Описание:

Конструкция крепежа с парой распорных втулок достаточно сложная. В состав включено две либо три стальных гильзы, а количество втулок определяется глубиной монтажного отверстия. Гильзы содержат распорные фрагменты для создания более прочного соединения со стенками углубления. Внутри имеется шпилька с резьбой, которая нарезается по всей длине либо только по краям. С одного торца размещается гайка с шестью гранями для зажатия объекта закрепления. Конусовидная втулка, выполняющая функцию распора при закручивании шпильки, находится на обратном конце. Основная гайка иногда оснащается напрессованной шайбой.

Сегодня купить двухраспорный анкерный болт с гайкой можно на максимально выгодных условиях для клиента. На нашем официальном сайте представлен широкий ассортимент продукции.

Сферы применения

Двухраспорный анкерный болт, снабжённый гайкой, востребован при фиксации массивных изделий, поскольку обеспечивает максимальную надёжность крепления. Вместо данной разновидности допускается пользоваться клиновыми версиями либо однораспорными вариантами, однако они не рассчитаны на значительные нагрузки, с которыми справляются только модели с двумя распорными втулками.

Монтаж

Установочная процедура не имеет отличий от стандартного порядка действий. Изначально подготавливается углубление соответствующего размера. Отверстие чистится от мусора. Далее ставится прикрепляемая деталь, а лишь потом устанавливается и фиксируется двухраспорный анкерный болт с гайкой.

В качестве основы необходимо выбирать мощные полнотелые строительные конструкции. Крепёж адаптирован для бетонных плит, но сгодится и каменная или кирпичная кладка. Выпускаются крепёжные метизы из высокопрочных марок сталей. Сплав металла дополнительно покрывается цинком для предохранения от возникновения коррозийных процессов.

Высокая прочность и надёжность крепежа востребованы при ведении крупномасштабного строительства, креплении таких тяжеловесных металлоконструкций как лестничные марши, двери, ворота и окна. В недалёком прошлом было сложно отыскать и приобрести двухраспорный анкерный болт с гайкой за цену, которая удовлетворяла потребителя. Теперь выбрать подходящий экземпляр и заказать его можно в любое время, расположившись комфортно на рабочем месте.

Анкерный болт с двумя распорными гильзами содержит в своей конструкции:

  • стержень с резьбой;
  • гайку, которая исполняет роль головки;
  • шайбу, увеличивающую площадь контакта в точке крепления;
  • втулки с прорезями, распирающиеся при закручивании крепёжного компонента.

Конусообразный конец анкера распирает кромки гильз при перемещении вверх по стержню. В результате создаётся дополнительное фиксирующее усилие, необходимое для надёжного удержания тяжёлых предметов. Напрессованное на гайку плоское кольцо позволяет расширять площадь соприкосновения, распределить напряжение, появляющееся при монтаже анкера в плотной структуре основы. Изготавливаются крепежи из оцинкованных сталей 8 класса прочности.

Материал: сталь Q235 Головка: шестигранная Покрытие: белый цинк, желтый цинк
