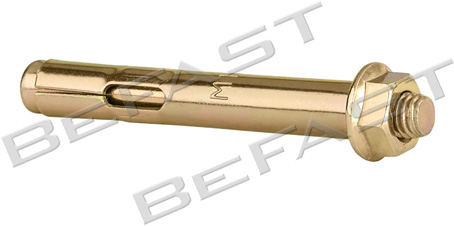

Анкерный болт с гайкой
Анкерный болт с гайкой
Технические характеристики

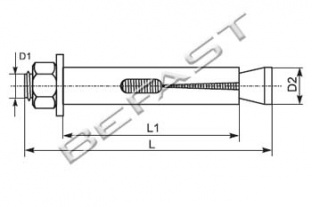

| ОБОЗНАЧЕНИ | D2 ВНЕШНИЙ | D1 ДИАМЕТР | L ДЛИНА М | L1 MIN ГЛУ | ГЛУБИНА АН | MAX ТОЛЩИН | MIN ВЫРЫВА | ВЕС 1000 Ш |
| 6,5*18 | 6.5 | М5 | 23 | 18 | 15 | 3 | 0.8 | 6 |
| 6,5*25 | 6.5 | М5 | 30 | 25 | 20 | 5 | 0.8 | 7.3 |
| 6,5*36 | 6.5 | М5 | 41 | 36 | 28 | 8 | 0.8 | 9 |
| 6,5*56 | 6.5 | М5 | 61 | 56 | 28 | 28 | 0.8 | 13.5 |
| 6,5*75 | 6.5 | М5 | 80 | 75 | 28 | 47 | 0.8 | 18 |
| 8*25 | 8 | М6 | 30 | 25 | 35 | 3 | 1.2 | 10.5 |
| 8*40 | 8 | М6 | 45 | 40 | 35 | 15 | 1.2 | 16.2 |
| 8*65 | 8 | М6 | 70 | 65 | 35 | 30 | 1.2 | 23.2 |
| 8*85 | 8 | М6 | 90 | 85 | 35 | 50 | 1.2 | 28.7 |
| 8*100 | 8 | М6 | 105 | 100 | 35 | 65 | 1.2 | 32 |
| 8*120 | 8 | М6 | 125 | 120 | 35 | 85 | 1.2 | 37.5 |
| 10*40 | 10 | М8 | 45 | 40 | 35 | 5 | 1.7 | 28 |
| 10*50 | 10 | М8 | 55 | 50 | 40 | 10 | 1.7 | 32 |
| 10*60 | 10 | М8 | 65 | 60 | 40 | 20 | 1.7 | 34.8 |
| 10*77 | 10 | М8 | 82 | 77 | 40 | 37 | 1.7 | 46 |
| 10*97 | 10 | М8 | 102 | 97 | 40 | 57 | 1.7 | 55 |
| 10*125 | 10 | М8 | 130 | 125 | 40 | 85 | 1.7 | 65 |
| 10*130 | 10 | М8 | 135 | 130 | 40 | 90 | 1.7 | 68 |
| 10*150 | 10 | М8 | 155 | 150 | 40 | 110 | 1.7 | 79 |
| 10*180 | 10 | М8 | 185 | 180 | 40 | 140 | 1.7 | 93 |
| 12*60 | 12 | М10 | 65 | 60 | 50 | 10 | 2.5 | 57.5 |
| 12*75 | 12 | М10 | 80 | 75 | 50 | 25 | 2.5 | 67.8 |
| 12*99 | 12 | М10 | 104 | 99 | 50 | 49 | 2.5 | 88 |
| 12*129 | 12 | М10 | 134 | 129 | 50 | 79 | 2.5 | 110 |
| 12*150 | 12 | М10 | 155 | 150 | 50 | 100 | 2.5 | 118.7 |
| 12*180 | 12 | М10 | 185 | 180 | 50 | 130 | 2.5 | 146 |
| 12*200 | 12 | М10 | 205 | 200 | 50 | 150 | 2.5 | 160 |
| 12*220 | 12 | М10 | 225 | 220 | 50 | 170 | 2.5 | 176.6 |
| 12*250 | 12 | М10 | 255 | 250 | 50 | 200 | 2.5 | 208 |
| 12*280 | 12 | М10 | 285 | 280 | 50 | 230 | 2.5 | 220 |
| 12*300 | 12 | М10 | 305 | 300 | 50 | 250 | 2.5 | 235 |
| 14*100 | 14 | М12 | 105 | 100 | 50 | 40 | 3 | 127.5 |
| 14*200 | 14 | М12 | 205 | 200 | 50 | 150 | 3 | 255 |
| 14*250 | 14 | М12 | 255 | 250 | 50 | 200 | 3 | 337 |
| 16*65 | 16 | М14 | 70 | 65 | 60 | 5 | 3.7 | 100 |
| 16*111 | 16 | М14 | 116 | 111 | 60 | 51 | 3.7 | 160 |
| 16*147 | 16 | М14 | 152 | 147 | 60 | 87 | 3.7 | 200 |
| 16*180 | 16 | М14 | 185 | 180 | 60 | 120 | 3.7 | 230 |
| 16*220 | 16 | М14 | 225 | 220 | 60 | 160 | 3.7 | 272 |
| 16*250 | 16 | М14 | 255 | 150 | 60 | 190 | 3.7 | 302 |
| 20*75 | 20 | М16 | 80 | 75 | 60 | 15 | 5.1 | 200 |
| 20*107 | 20 | М16 | 112 | 107 | 80 | 27 | 5.1 | 263 |
| 20*151 | 20 | М16 | 156 | 151 | 100 | 51 | 5.1 | 360 |
| 20*200 | 20 | М16 | 205 | 200 | 100 | 100 | 5.1 | 425 |
| 20*250 | 20 | М16 | 255 | 250 | 100 | 150 | 5.1 | 543.51 |
| 20*300 | 20 | М16 | 305 | 300 | 100 | 200 | 5.1 | 595 |
| 20*350 | 20 | М16 | 355 | 350 | 100 | 250 | 5.1 | 923.22 |
| 20*400 | 20 | М16 | 405 | 400 | 100 | 300 | 5.1 | 1116.79 |
Применение:
Используется для крепления тяжеловесных конструкций методом сквозного монтажа к бетону, камню, кирпичу. Анкер состоит из шпильки имеющей метрическую резьбу с одной стороны и конусообразный элемент с другой, цилиндрической распорной втулки, шестигранной гайки с напрессованной шайбой (возможно применение гайки в комплекте с шайбой). При закручивании гайки происходит смещение шпильки с конусообразным элементом относительно втулки, вызывая ее распор, приводящий к анкеровке в материале основания. Прочность анкерного соединения прямо пропорциональна прочности материала основания.
Описание:
Анкер в виде болта с гайкой представляет собой специальный метиз, состоящий из распорной гильзы и стальной шпильки. Именно на нее накручивается гайка совместно с шайбой подходящего типоразмера для повышения надёжности крепежа.
Корпус гильзы содержит насечки, помогающие упростить процедуру фиксации. Стержень из высокопрочных марок сталей снизу утолщён, а сверху у него нарезана резьба. Цена анкерного болта с гайкой не завышена, если сравнивать со стоимостью классических анкерных болтов. В нашем магазине предлагается купить такие крепежи на максимально выгодных условиях для клиента.
Области использования
Зачастую анкерный болт с гайкой применяется при установке крупногабаритных, тяжеловесных конструкций, изготовленных из металлопроката, древесины, иных массивных стройматериалов. Крепёж относится к приспособлениям универсального типа, поскольку позволяет монтировать совершенно любые предметы различного предназначения.
Популярность к нему пришла благодаря оптимальной стоимости. К недостаткам причисляется характерная особенность внешнего вида узла крепления после проведения установочной процедуры. Шпилька выступает на 2 см. относительно стеновой плоскости. В связи с этим она не используется при необходимости сохранения эстетичной внешности.
Монтаж
Увеличивается площадь контакта в месте размещения гайки посредством использования прочной дополнительной шайбы укрупнённого диаметра. Установка сводится к высверливанию углубления, очищению подготовленного отверстия от загрязнений, вставлению крепёжной детали, вбиванию её молотком. При фиксации конструкции гайка вкручивается по часовой стрелке.
В качестве несущих стен подходят блоки из бетона, кирпичная кладка, каменные сооружения. Производятся анкерные болты с гайками в Москве из стали, защищённой от коррозии жёлтым цинком. Защитное напыление предохраняет от ржавчины, повышает стойкость к неблагоприятным факторам.
При вкручивании гайки раздвигается внешний корпус анкера, поэтому создаётся распирающее давление, воздействующее на стенки углубления из твёрдых материалов, представляющих марочный бетон, полнотелые кирпичи. Для максимально долгого срока службы наши крепежные изделия создаются только из сертифицированной стали.
Покупайте анкерный болт с гайкой, если при проведении строительных мероприятий, облицовочных работ либо ремонта требуется надёжно зафиксировать отдельные фрагменты монтажных металлоконструкций, массивные грузы, силовые кабели или перила. Сегодня приобрести анкерные болты с гайкой оптом можно за выгодную стоимость.
Сегодня выбрать и купить анкерные болты с гайкой в Москве можно буквально за пару кликов. Мы реализуем только качественную продукцию. На официальном сайте компании есть большой выбор крепежных изделий. Подобрать вариант с учетом личных предпочтений и целей последующей эксплуатации можно без особых проблем.
Материал: сталь Q235
Головка: шестигранная
Покрытие: белый цинк, желтый цинк
