Анкерный болт с "Г"-образным крюком

Наименование Артикул Упаковка ? Мелкий опт ? Опт ? Крупный опт ?

Анкерный болт с "Г"-образным крюком

Анкерный болт с "Г"-образным крюком
8*40
HL08040 1 298.79 руб.
12.99 руб./шт.
1 181.26 руб.
11.81 руб./шт.
1 004.95 руб.
10.05 руб./шт.
Анкерный болт с "Г"-образным крюком
10*60
HL10060 1 058.63 руб.
21.17 руб./шт.
962.39 руб.
19.25 руб./шт.
818.03 руб.
16.36 руб./шт.
1 482.08 руб.
21.17 руб./шт.
1 347.35 руб.
19.25 руб./шт.
1 145.24 руб.
16.36 руб./шт.
Анкерный болт с "Г"-образным крюком
10*80
HL10080 1 204.14 руб.
24.08 руб./шт.
1 094.67 руб.
21.89 руб./шт.
930.47 руб.
18.61 руб./шт.
Анкерный болт с "Г"-образным крюком
10*90
HL10090 914.48 руб.
45.72 руб./шт.
831.72 руб.
41.59 руб./шт.
707.59 руб.
35.38 руб./шт.
2 286.20 руб.
45.72 руб./шт.
2 079.31 руб.
41.59 руб./шт.
1 768.97 руб.
35.38 руб./шт.
Анкерный болт с "Г"-образным крюком
10*100
HL10100 795.60 руб.
26.52 руб./шт.
723.60 руб.
24.12 руб./шт.
615.60 руб.
20.52 руб./шт.
1 326.00 руб.
26.52 руб./шт.
1 206.00 руб.
24.12 руб./шт.
1 026.00 руб.
20.52 руб./шт.
Анкерный болт с "Г"-образным крюком
12*70
HL12070 991.76 руб.
33.06 руб./шт.
902.01 руб.
30.07 руб./шт.
767.38 руб.
25.58 руб./шт.
Анкерный болт с "Г"-образным крюком
12*100
HL12100 1 200.26 руб.
48.01 руб./шт.
1 091.64 руб.
43.67 руб./шт.
928.71 руб.
37.15 руб./шт.
Анкерный болт с "Г"-образным крюком
12*120
HL12120 284.50 руб.
56.9 руб./шт.
258.76 руб.
51.75 руб./шт.
220.14 руб.
44.03 руб./шт.
Анкерный болт с "Г"-образным крюком
12*130
HL12130 868.76 руб.
43.44 руб./шт.
790.14 руб.
39.51 руб./шт.
672.21 руб.
33.61 руб./шт.
Анкерный болт с "Г"-образным крюком
14*70
HL14070 1 263.35 руб.
50.53 руб./шт.
1 148.50 руб.
45.94 руб./шт.
976.23 руб.
39.05 руб./шт.
Анкерный болт с "Г"-образным крюком
14*195
HL14195 1 894.10 руб.
105.23 руб./шт.
1 722.69 руб.
95.71 руб./шт.
1 465.57 руб.
81.42 руб./шт.

Анкерный болт с "Г"-образным крюком

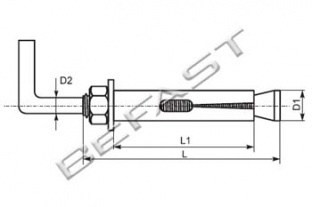

Чертеж Анкерный болт с "Г"-образным крюком
Анкерный болт с "Г"-образным крюком

Технические характеристики

ОБОЗНАЧЕНИ D1 ВНЕШНИЙ D2 ДИАМЕТР L ДЛИНА М L1 ДЛИНА MIN ВЫРЫВА ВЕС 1000 Ш
8*40 8 М5 40 25 1.2 18
10*60 10 М6 60 40 1.7 42
10*90 10 М6 90 72 1.7 65
12*100 12 М6 100 82 2.5 130
12*120 12 М6 120 101 2.5 131
12*140 12 М8 140 112 2.5 142
14*195 14 М8 195 165 3 195
16*380 16 М8 380 350 3.7 420

Применение:

Используется для устройства закладных элементов при монтаже навесных конструкций в бетоне, камне, кирпиче. Анкер состоит из шпильки с метрической резьбой с крюком с одной стороны и конусообразным элементом с другой, цилиндрической распорной втулки, шестигранной гайки с напрессованной шайбой (возможно применение гайки в комплекте с шайбой). При закручивании гайки происходит смещение шпильки с конусообразным элементом относительно втулки, вызывая ее распор, приводящий к анкеровке в материале основания. Прочность анкерного соединения прямо пропорциональна прочности материала основания. Часто используется для монтажа радиаторов отопления.

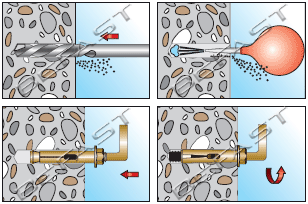

Способ применения Анкерный болт с "Г"-образным крюком
Материал: сталь Q235 Покрытие: белый цинк, желтый цинк
